Применяем деформацию масштаба к финским саням
В этом упражнении мы построим тело лофтинга, используя трехмерную NURBS-кривую в форме финских саней, которую создавали в главе 6. Затем мы изменим форму тела лофтинга за счет деформации масштаба сечений. Цель упражнения — наглядно показать, что кривизна линии пути лофтинга не играет никакой роли при настройке кривых деформации масштаба.
Чтобы закрепить навыки настройки кривых деформации, полученные в предыдущем упражнении, выполните следующие действия:
1. Загрузите сохраненный в упражнении 2 главы 6 файл Finskie sani.max, содержащий трехмерную NURBS-кривую в форме финских саней. Если вы не сохранили такой файл, то можете найти его в папке Scenes\Glava_07 компакт-диска, прилагающегося к книге. Сохраните файл с инкрементированием имени.
2. Создайте в окне проекции Тор (Вид сверху) форму-сечение в виде стандартного сплайна-круга примерно такого размера по отношению к NURBS-кри-вой, как показано на рис. 7.37. Выделите NURBS-кривую, которая будет играть роль формы-пути.
Рис. 7.37. Форма-путь — трехмерная NURBS-кривая и форма-сечение — стандартный сплайн-круг
3. Выберите инструмент создания объектов типа Loft (Лофтинговые) в свитке Object Type (Тип объекта) командной панели Create (Создать). Убедившись что форма-путь все еще выделена, щелкните на кнопке Get Shape (Взять форму) в свитке Creation Method (Метод создания). Перейдите в любое окно проекции и щелкните на круге. Будет сформировано базовое тело лофтинга, показанное на рис. 7.38. Назовите созданный объект Sanki.
Рис. 7.38. Сформировано базовое тело лофтинга в форме финских саней
4. Чтобы сделать поверхность тела лофтинга менее угловатой, нужно увеличит сегментацию линии пути. Для этого проследите, чтобы тело лофтинга был выделено, перейдите на командную панель Modify (Изменить) и развернит свиток Skin Parameters (Параметры оболочки). Измените значение в счетчик Path Steps (Шагов пути) с 5 на 10.
5. Разверните свиток Deformations (Деформации) и щелкните на кнопке Scale (Mac штаб). Появится уже знакомое вам окно диалога Scale Deformation (Деформаци масштаба). Наша цель — сформировать утолщение тела лофтинга в районе спинки саней, симметричное по осям X и Y координат поперечного сечения тела, а затем выполнить несимметричную деформацию тела в области полозьев саней, сузив эти участки по координате толщины, но увеличив по высоте. Но прежде всего уменьшим диаметр кругового сечения тела лофтинга по всей его длине. Пользуясь тем, что кнопка Make Symmetrical (Симметрично по X и Y) включена по умолчанию, выделите оба маркера на концах кривой деформации и сместите их вниз, примерно до отметки 60 %. Диаметр трубки, образующей санки, уменьшится до 60 % от исходного.
6. Теперь займемся спинкой саней. Центр ее расположен ровно посередине общей длины пути лофтинга, то есть имеет вдоль шкалы пути координату 50 %. Создадим утолщение тела лофтинга в интервале от 45 до 55 % расстояния от начала пути. Не изменяя состояния кнопки Make Symmetrical (Симметрично по X и Y), создайте на кривой деформации четыре новых вершины типа Corner (С изломом), придав им координаты (45; 60), (45; 120), (55; 120) и (55; 60). Вид кривой деформации показан на рис. 7.39, а на рис. 7.40 продемонстрирован результат деформации, выразившийся в утолщении тела лофтинга в районе спинки саней до 120 % от исходного диаметра. Как видите, хотя кривая деформации и не повторяет затейливую форму линии пути лофтинга, утолщение появилось именно в том месте, где и планировалось, — в районе середины спинки.

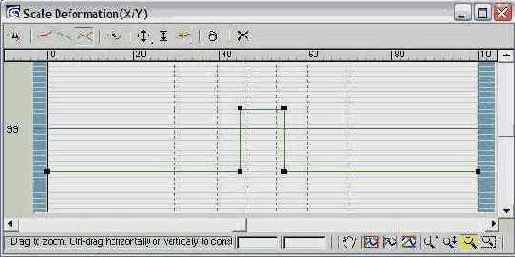

Рис. 7.39. Вид кривых деформации, одинаковых по осям X и Y
Рис. 7.40. В области спинки саней диаметр тела лофтинга увеличен до 120 % от исходного, а в остальной части — уменьшен до 60 %
7. Щелкните на кнопке Make Symmetrical (Симметрично по X и Y), чтобы выключить этот режим и сделать возможным использование различных кривых деформации в продольных сечениях объекта по осям X и Y, ориентированным перпендикулярно линии пути. Щелкните в окне диаграммы деформации на кнопке Display Y Axis (Показать деформацию по Y). Появится линия диаграммы зеленого цвета. Чтобы сделать полозья саней тоньше, создайте на кривой деформации четыре новых вершины типа Corner (С изломом) в точках, отстоящих на 20, 22, 78 и 80 % от начала пути лофтинга. Затем выделите вершины с координатами (0; 60), (20; 60), (80; 60) и (100; 60), то есть первую, вторую, последнюю и предпоследнюю вершины кривой деформации, и опустите их вниз до отметки 20 % по вертикальной шкале, указывающей масштаб сечения в процентах от исходного.
8. Чтобы сделать полозья не только тоньше основной части тела лофтинга, но и несколько больше по высоте, переключитесь на отображение кривой деформации по оси X. Создайте на ней четыре новых вершины в тех же точках по шкале расстояния от начала пути лофтинга, что и на кривой деформации по оси Y. Выделите первую, вторую, последнюю и предпоследнюю вершины кривой деформации и поднимите их вверх до отметки 130 % по вертикальной шкале окна диаграммы деформации. На рис. 7.41 показан вид кривых деформации по обеим осям поперечного сечения тела лофтинга, а на рис. 7.42 — вид самого объекта после деформации масштаба.
Рис. 7.41. Вид кривых деформации по осям X и Y
Рис. 7.42. За счет настройки кривых деформации сечение полозьев саней по горизонтальной оси сделано меньше, а по вертикальной — больше
Надеюсь, после выполнения этих двух упражнений у вас больше не будет проблем с использованием деформации масштаба тел лофтинга любой, самой экзотической формы.
